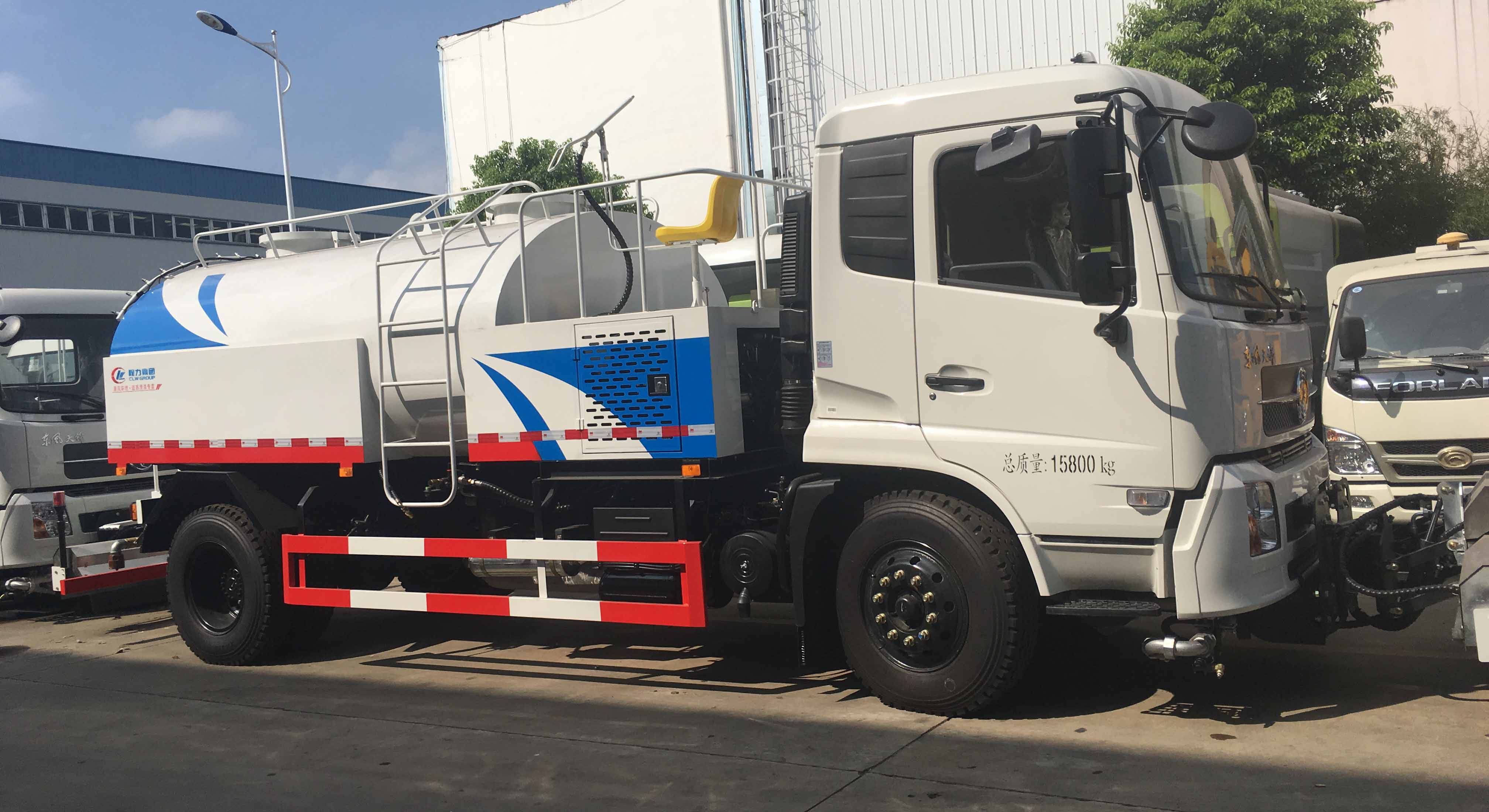

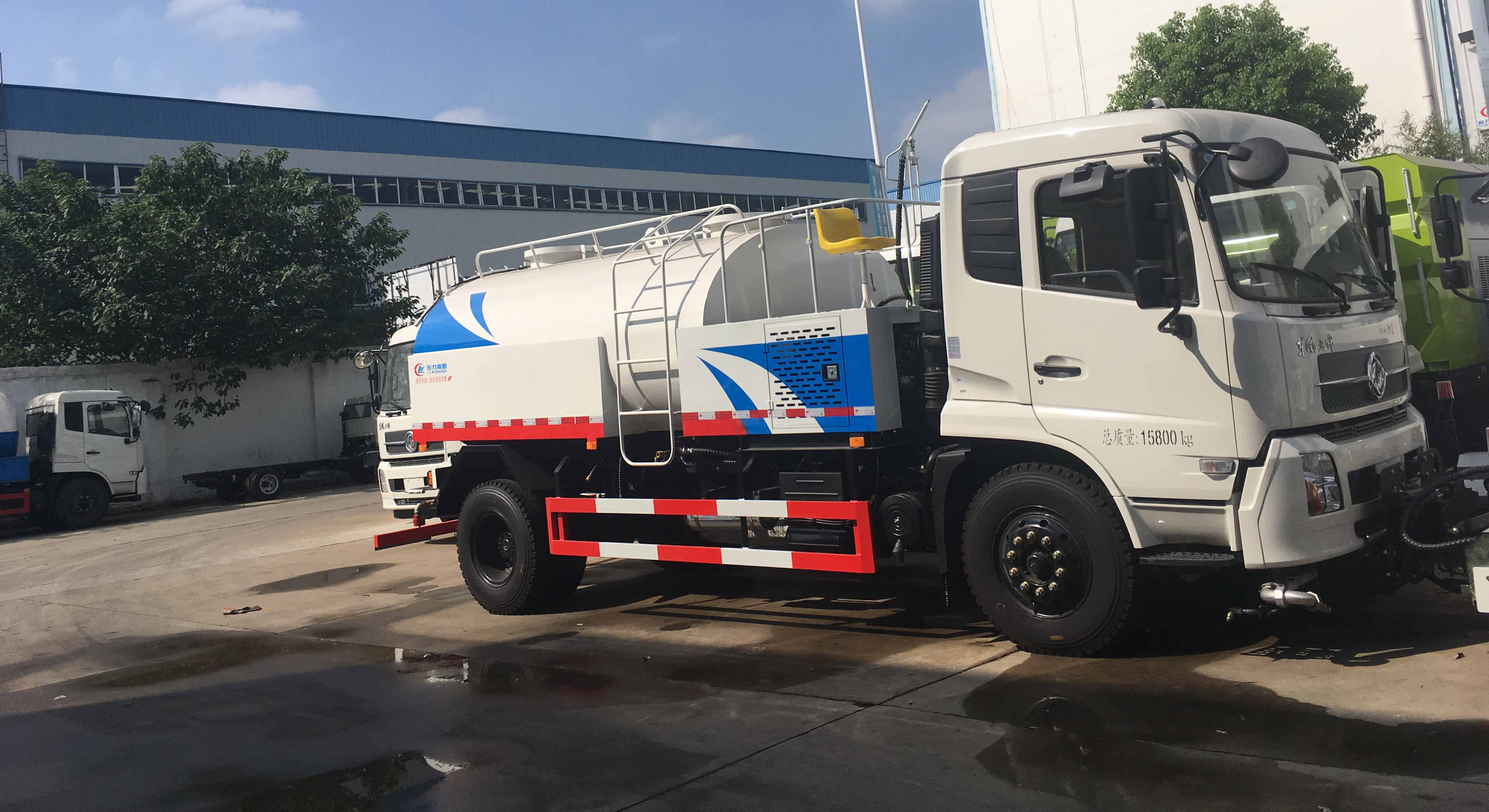

CLW5160GQXD5型清洗車是一種雙發動機、雙水泵清洗車，是在標準二類底盤的基礎上，加裝高壓沖洗系統、低壓沖洗系統，由機械、液壓、電器三部分合為一體的專用沖洗作業車。本車具有**的高、低壓兩套水路系統，為清洗車工作提供壓力水源。其工作原理是：利用高壓水泵產生的高壓水，經噴水架的高壓噴嘴噴出，利用高壓水流的動能，以高壓力、低流量的方式清洗，強力去污，高效節水，能將路面的陳舊污漬清洗干凈；或高壓水經左（右）角噴噴出，清洗路緣、人行道及護欄隔離區；使用高壓噴**還可清洗路標、廣告牌、高架路等；噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。
高壓水泵由副發動機→傳動軸→皮帶傳動→電磁離合器→聯軸器驅動；
低壓水路系統，采用雙級葉輪離心泵，效率高、灑水寬度大、水**射程遠，還可選裝綠化澆灌及自吸功能。低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
本車的高壓水泵、噴嘴、高壓噴**及關鍵的液壓、電氣原件均采用國際**產品，性能優良、工作可靠。
技術參數
|
汽 車 底 盤 |
底盤型號 |
DFL1160BX1V |
||
|
發動機型號 |
ISB180 40 |
|||
|
發動機額定功率/kW |
132 |
|||
|
輪胎 |
9.00R20 |
|||
|
燃油種類 |
柴油 |
|||
|
副發動 機及傳 動系統 |
副發動機 |
型號 |
江鈴JE493G3 |
|
|
額定功率 |
57kw/3600/r/min |
|||
|
工作轉速 |
1500～1700 r/min |
|||
|
電磁離合器 |
DLK1-40 |
|||
|
聯軸器 |
TGLA9 |
|||
|
高 壓 水 路 系 統 |
高壓水泵 |
型式 |
柱塞式 |
|
|
型號 |
PF36 德國品孚 |
|||
|
壓力 |
10MPa |
|||
|
轉速 |
800（900）r/min |
|||
|
水閥 |
型式 |
氣控高壓球閥 |
||
|
壓力 |
10MPa |
|||
|
噴水架噴嘴 |
型式 |
高壓洗滌型 |
||
|
角噴嘴 |
型式 |
高壓洗滌型 |
||
|
噴霧噴嘴 |
型式 |
細微霧化型 |
||
|
水濾 |
型式 |
濾網式 |
||
|
低壓水路系統 |
低壓水泵 |
型式 |
雙級葉輪離心式 |
|
|
型號 |
80QZB(F)-60/90 |
|||
|
揚程 |
90m |
|||
|
轉速 |
1480r/min |
|||
|
水閥 |
氣控球閥 |
|||
|
液壓 系統 |
型式 |
開式、電液** |
||
|
主要元件 |
齒輪泵、液壓缸、電磁閥 |
|||
|
系統**壓力 |
16MPa |
|||
|
液壓油箱容量 |
65L |
|||
|
電氣 系統 |
型式 |
單向直流24V(底盤)及單向直流12V(副發),負極搭鐵 |
||
|
蓄電池 |
6-QW-100MF（底盤） |
|||
|
|
|
|
|
|
|
|
項 目 |
單位 |
參 數 |
備 注 |
|
|
作 業
性
能 |
噴水架清洗寬度 |
m |
2.5-3.5 |
噴水桿縮伸 |
|
|
噴水架偏角 |
(°) |
左右各30 |
|
||
|
工作 速度 |
低壓灑水 |
Km/h |
Ⅰ檔7:Ⅱ檔14 |
主發轉速1500r/min |
|
|
高壓清洗 |
Km/h |
3-15 |
副發轉速1700r/min |
||
|
高壓清洗能力 |
m2/h |
25000 |
車速8km/h |
||
|
**清洗水壓力 |
MPa |
10 |
|
||
|
清洗水流量 |
L/min |
134 |
|
||
|
噴霧水流量 |
L/min |
134 |
|
||
|
低壓灑水流量 |
L/min |
600~800 |
|
||
|
低壓沖洗寬度 |
m |
≥24 |
|
||
|
灑水寬度 |
m |
≥16 |
|
||
|
水**射程 |
m |
35 |
|
||
|
水罐容積 |
L |
8020 |
**容積可達9方 |
||
|
行 使 性 能 |
**車速（滿載） |
km/h |
90 |
|
|
|
**爬坡角 |
(°) |
12 |
接近角 |
||
|
制動距離 |
m |
≤10 |
|
||
|
**小轉彎直徑 |
m |
＜16 |
|
||
|
燃油消耗量 |
行駛?cè)加拖牧?/span> |
L/100km |
21.5 |
|
|
|
高壓清洗作業燃油消耗量 |
L/h |
14 |
車速80km/h |
||
|
L/1000M2 |
5.8 |
||||
|
質量 參數 |
整車整備質量 |
kg |
8160 |
基本型 |
|
|
**總質量 |
kg |
16000 |
|
||
|
結 構 尺 寸 |
外形尺寸(長×寬×高) |
mm |
8980×2490×3080 |
運輸狀況(基本型) |
|
|
軸距 |
mm |
4700 |
|
||
|
輪距 |
前輪 |
mm |
1880 |
|
|
|
后輪 |
mm |
1860 |
|
||
|
接近角 |
(°) |
10 |
噴水架提升 |
||
|
離去角 |
(°) |
11 |
|
||
關鍵配置
|
序號 |
項目 |
產品型號 |
備注 |
|
1 |
底盤 |
DFL1160BX5 |
軸距4500/4700,國五排放 |
|
2 |
取力器 |
4205F85E3-010AS |
|
|
3 |
低壓水泵 |
80QZB-60/90 |
|
|
4 |
低壓水泡 |
GP-50 |
|
|
5 |
液壓系統 |
多路換向閥 |
|
|
6 |
高壓水泵 |
PF36 |
德國品孚PINFL |
|
7 |
高壓噴嘴 |
|
美國噴霧公司 |
|
8 |
氣路系統 |
閥，氣缸 |
|
|
9 |
副發動機 |
JE493G3-200 |
江鈴 |
|
10 |
低壓球閥 |
|
寧波埃美柯、東方 |
|
11 |
高壓球閥 |
|
東方 |
