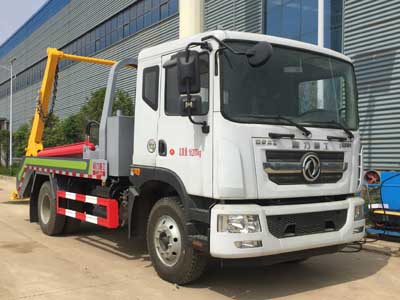

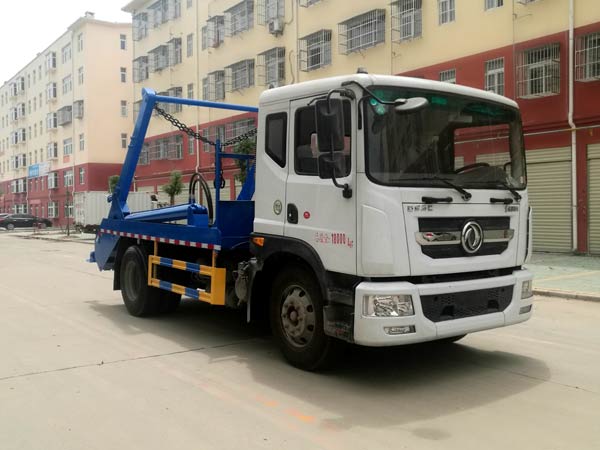

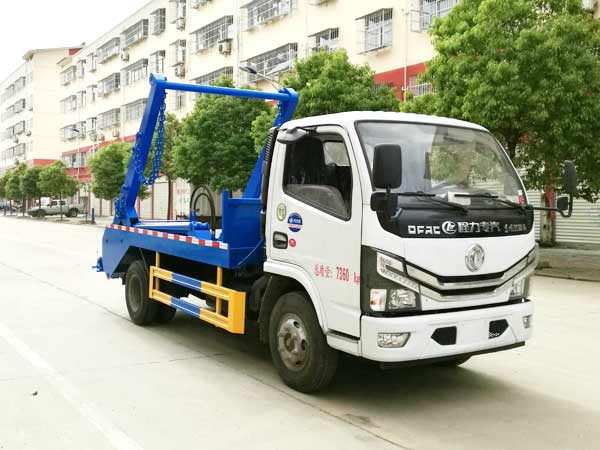

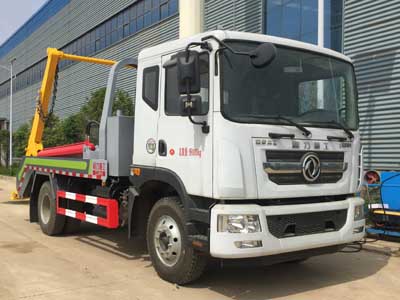

程力專用汽車擺臂式垃圾車（以下簡稱垃圾車）是用于城鎮袋裝、散裝生活垃圾物的收集、運輸、卸料作業的專用車輛。
該車是由汽車底盤、大臂、大臂油缸、吊裝鐵鏈、支撐腿、支腿油缸、底板及多路換向閥等組成。大臂連在底板上，大臂油缸活動端連在大臂上，固定端連接在底板上；大臂油缸的伸出、收回可使大臂繞鉸點轉動，實現垃圾箱的吊裝和自卸。支腿油缸的伸出、收回可使支撐腿伸出、收起，起到穩定整車的作用。
該車可將地下垃圾箱內的垃圾及垃圾箱一同吊**車上運走同時可自卸，降低了工人的勞動強度。該垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，可以實現一車多箱，大大降低了配備成本和空間等等；其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控來實現。車輛的箱體采用優質炭鋼板焊接，具有強度高、重量輕、不產生二次污染等優點。
二、上裝簡述
1、底板
程力擺臂式垃圾車底板采用12號低合金槽鋼、50角鋼與8mm、5mm鋼板等焊接而成，主要用于放置垃圾箱體、大臂的支撐等。
2、垃圾箱體
垃圾箱體采用6號低合金槽鋼與3mm、4mm鋼板等焊接而成，箱體可設計成地面式和地坑式。
3、大臂
由鋼板組成箱形結構組焊而成，通過液壓油缸的動作實現垃圾箱體的吊裝和自卸功能。
4、支撐腿
由鋼板組成箱形結構組焊而成，主要用于支撐地面，使整車平穩、安全。
4、液壓系統
該車液壓油缸動作采用手動液壓多路閥**，液壓多路閥**油缸動作。操作簡單可靠，便于維修。
液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。
齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前部）供油。多路閥工作時使大臂油缸、支腿油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接流回油箱。
| 【主要技術參數】 | |||
| 產品名稱 | 程力威牌CLW5180ZBS6型擺臂式垃圾車 | 產品型號 | 程力威牌CLW5180ZBS6型擺臂式垃圾車 |
| 總質量(Kg) | 18000 | 額定載質量(Kg) | 11250,11185 |
| 整備質量(Kg) | 6620 | 外形尺寸 | 7360x2500x3310 |
| 駕駛室準乘人數 |
|
貨廂尺寸 | xx |
| 軸距 | 3600,3950,4500,4700,5000,5300,5600 | **車速(Km/h) | 105 |

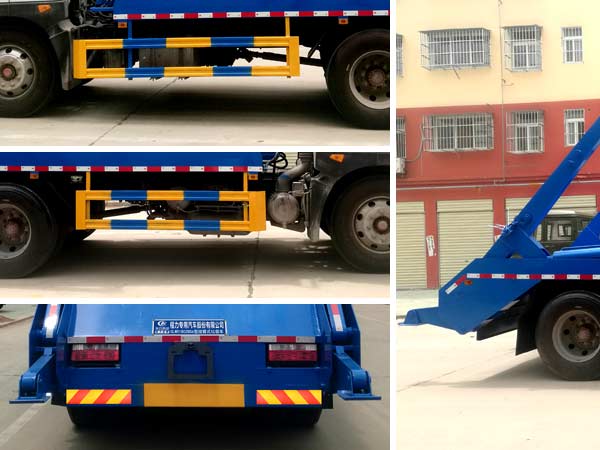

| 配置 | 1、該車僅選用3950mm軸距。2、該車駕駛員準乘人數(人)/額定載質量(Kg)對應關系為:2/11250,3/11185。3、防護材料:Q235B碳鋼,連接方式:左右側面防護均采用焊接連接,后防護由專用裝置替代,離地高度為:450。4、ABS系統生產廠家,型號 :焦作博瑞克**技術有限公司,J ABS。5、安裝具有衛星定位功能的行駛記錄儀。6、發動機型號與油耗值對應關系為(L/100km): B6.2NS6B210/26.3,D4.5NS6B220/26.6,D4.0NS6B195/26.6,YCS04200-68/26.4,CY4SK761/26.8,B6.2NS6B230/26.1。7、專用裝置:擺臂機構,主要用于城鎮環衛垃圾的收集與運輸。 | ||
| 【底盤技術參數】 | |||
| 底盤型號 | EQ1185LJ9CDE | 燃料種類 | 柴油 |
| 輪胎規格 | 295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR | 輪胎數 | 6 |
| 排放標準 | GB3847-2005,GB17691-2018國Ⅵ | ||
| 發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
|
B6.2NS6B210 D4.5NS6B220 D4.0NS6B195 YCS04200-68 CY4SK761 B6.2NS6B230 YCY30165-60 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 |
6200 4500 4000 4156 4087 6200 2970 |
154 162 143 147 145 169 121 |
| 【專用功能說明】 | |||
| 1、該車僅選用3950mm軸距。2、該車駕駛員準乘人數(人)/額定載質量(Kg)對應關系為:2/11250,3/11185。3、防護材料:Q235B碳鋼,連接方式:左右側面防護均采用焊接連接,后防護由專用裝置替代,離地高度為:450。4、ABS系統生產廠家,型號 :焦作博瑞克**技術有限公司,J ABS。5、安裝具有衛星定位功能的行駛記錄儀。6、發動機型號與油耗值對應關系為(L/100km): B6.2NS6B210/26.3,D4.5NS6B220/26.6,D4.0NS6B195/26.6,YCS04200-68/26.4,CY4SK761/26.8,B6.2NS6B230/26.1。7、專用裝置:擺臂機構,主要用于城鎮環衛垃圾的收集與運輸。環衛8方擺臂式垃圾車生產企業配置環衛8方擺臂式垃圾車生產企業配置環衛8方擺臂式垃圾車生產企業配置 | |||
